產品結構設計在做什麼？工作範圍、工程交付與打樣判斷

產品結構設計，是把外觀、內部零件與使用需求，整理成能夠製作、組裝及驗證的工程方案。它涵蓋零件配置、拆件、固定方式、材料、尺寸公差與製程條件，也要考慮操作、維修和製造成本。

有了外觀 3D，接下來仍要回答：零件放得下嗎？裝得起來嗎？使用時是否可靠？這篇從業主委託實體產品開發的角度，說明結構設計的工作、交付與階段判斷。

外觀確定後，為什麼還可能需要調整？

外殼尺寸會限制電池、馬達與電路板的配置；螺絲、卡扣與拆件方式，也可能改變接縫、厚度和操作空間。外觀與結構需要來回協調，才能讓產品的使用價值與製造條件一起成立。

因此，關鍵零件、受力路徑或製程已經明確時，就值得讓工程端提早參與。外觀仍在發展，也能先評估重大限制，不必等所有曲面完成才檢查。若手上已有模型，可先對照「3D 圖可以直接開模嗎？」判斷目前資料的用途。

晨藝在電子產品外觀提案前，會先將主要內部構件與外觀模型疊合，確認造型能容納必要的零件配置，並預留後續結構設計與組裝所需的空間。先確認外觀與內部配置相容，再進一步展開細部拆件；公差與裝配方式則隨結構設計繼續確認。

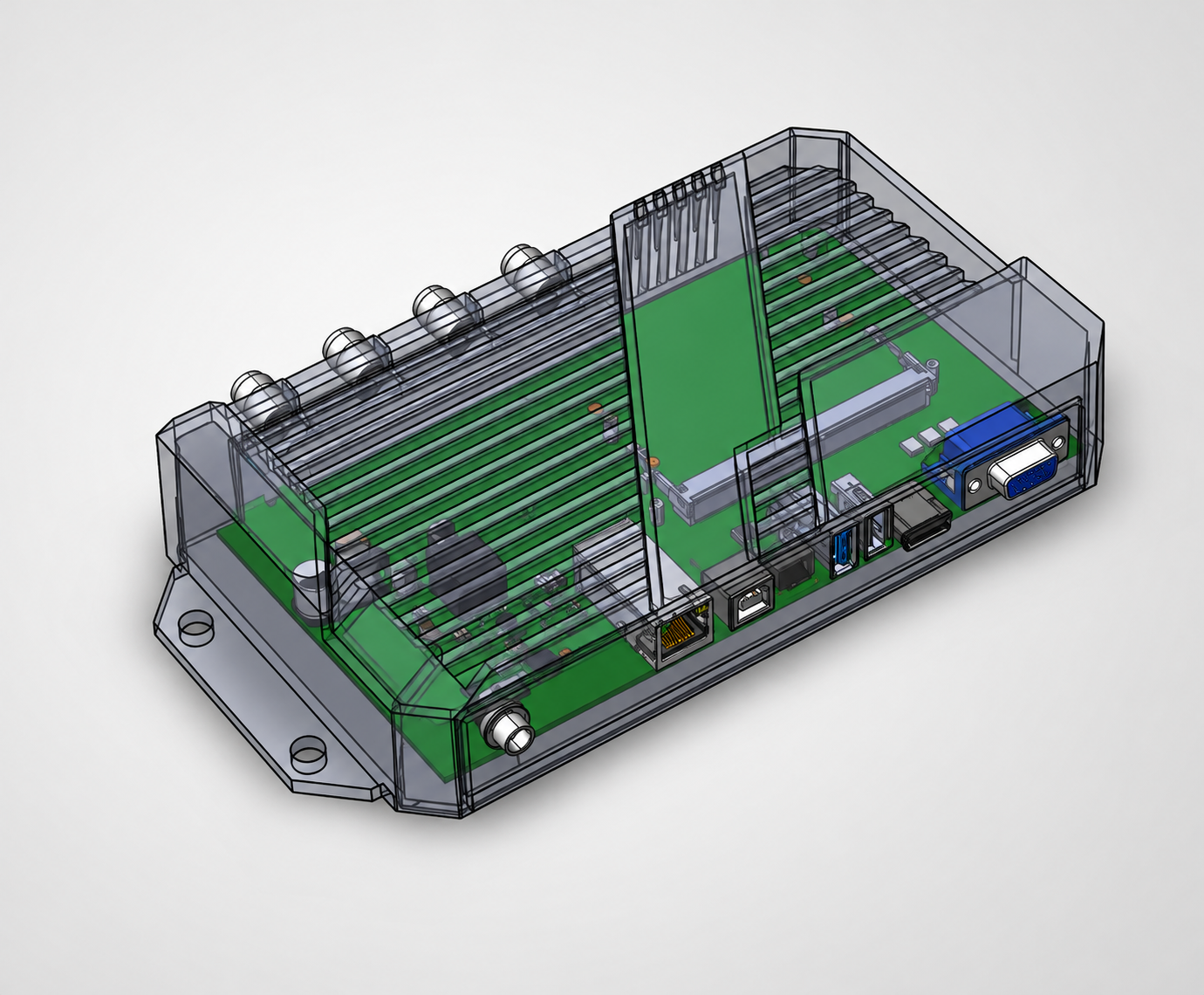

圖 1｜正式拆件前，先確認外觀造型與內部配置相容（依晨藝模型簡化之AI示意圖）

委託範圍應依產品需要約定。下表是常見工作，並非每個案子都包含所有項目。

例如小型外殼可能以拆件、固定與組裝為主；需要運動機構、承重或防水的產品，還要釐清性能條件及驗證方式。不能只按外觀大小或零件看起來多不多，就判斷工程難度。

工程 3D 可呈現零件與組裝關係；2D 工程圖則用來表達重要尺寸、公差、材料與加工要求。需要採購、組裝或版本管理時，還可能包含零件清單（BOM）、組裝說明與測試紀錄。

交付深度應對應下一個用途：拿去估價、製作功能樣品，或進行模具與量產檢討，所需資料不同。合作前也要約定原生檔、STEP／STP 等交換檔、工程圖、修改輪次及後續協調範圍；收到檔案不代表所有性能都已驗證。

業主驗收時，可以要求用資料回答具體問題：零件如何固定？關鍵配合在哪裡？哪些條件已確認、哪些仍待樣品或工廠驗證？這比只確認檔案能否開啟，更能判斷下一筆投入是否有依據。

打樣條件取決於這次要驗證什麼。只看尺寸與握持的模型，與要測試受力、密封或機構壽命的樣品，不能用同一套完成標準。

製造性檢討（DFM）應在設計過程中逐步進行，並在製程、材料與供應商確定後細化。3D 列印成立的結構，改成射出件時，可能還要調整肉厚、拔模、分模與固定方式。Protolabs 的射出設計指引也將這些條件列為設計考量；實際限制仍須與承製工廠確認。

選擇樣品做法時，可延伸閱讀「3D 列印與 CNC 打樣方式怎麼選」，先決定這一版要回答的問題，再決定製作方式。

這款裁管工具由晨藝參與開發，客戶已投入量產，也曾在展覽中展示。在製作金屬刀片前，我們先以 3D 列印製作白色刀片模型，比較進刀點，並討論、檢查組裝過程中是否有原先未注意到的干涉。先用模型釐清幾何與裝配問題，再往金屬打樣推進，讓不同階段的樣品各自回答明確的問題。

圖 2｜裁管工具的白色組裝模型；金屬刀片打樣前，先以 3D 列印刀片模型比較進刀點，並檢查組裝干涉（晨藝專案實拍）

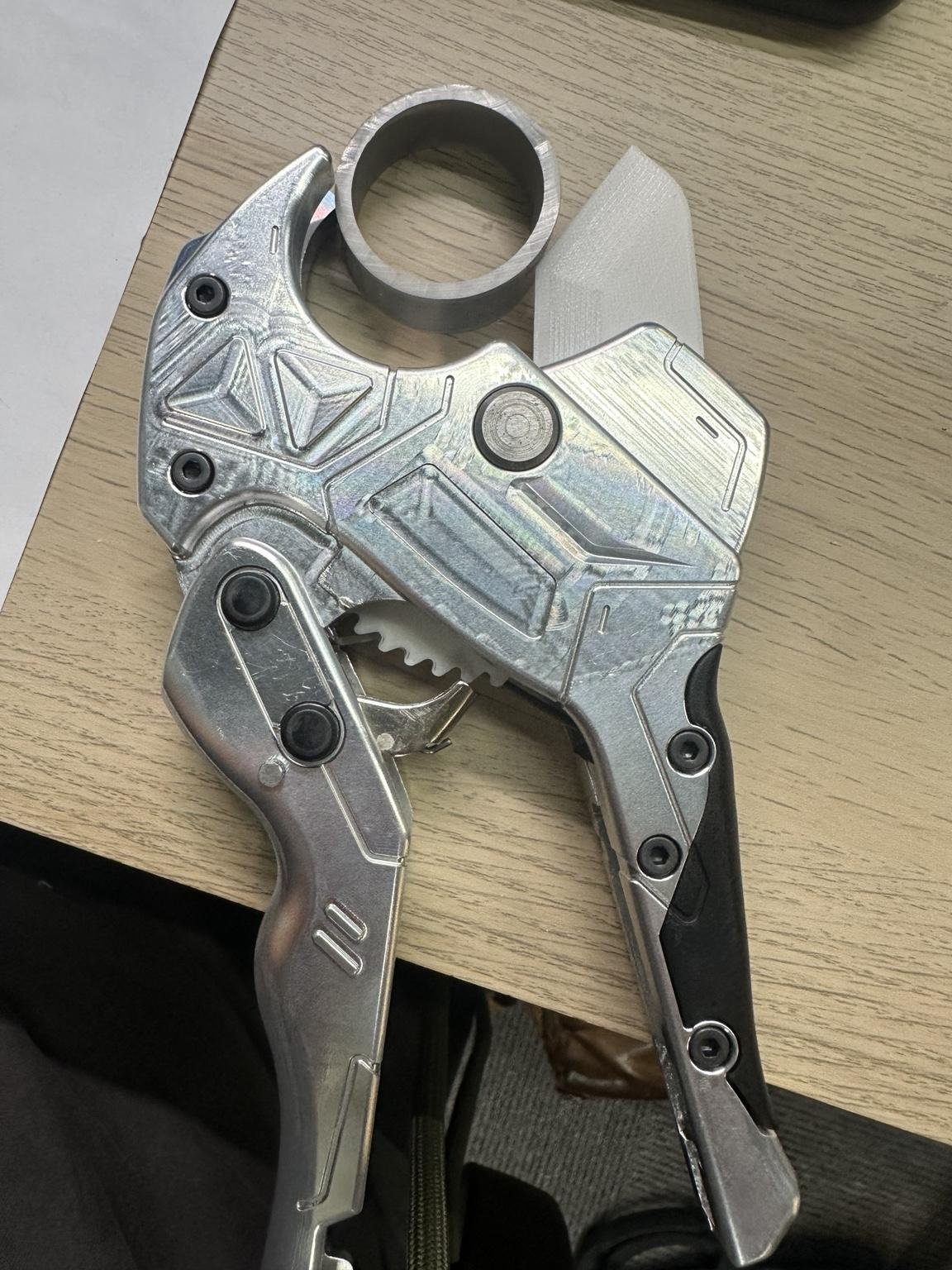

圖 3｜裁管工具的金屬組裝樣品；照片呈現開發樣品，客戶另已投產與參展（晨藝專案實拍）

白色模型主要用來比較進刀點與檢查組裝干涉；實際裁切的出力感受，仍需進一步以金屬刀片與實體測試確認。刀片角度、棘輪、支點與進刀點之間的配合，也需要一起評估。

這類開發要先定義比較條件，再透過樣品測試及必要的工程分析，逐項核對差異。CAE 模擬可協助評估特定受力或變形問題，但結果依賴材料、載荷與邊界條件，也不能取代所有實際測試。

晨藝在這類委託中，會和業主一起釐清：要改善哪一段體驗、哪些條件必須保留，以及這一輪要驗證什麼。若需要長期反覆測試，可依個案討論持續研發合作，先約定投入與工作範圍，而不是預設幾輪修改就能解決所有問題。

可以先評估量測與數位建檔需求，再確認後續改良範圍。可見外形、內部構造與關鍵配合，可能需要不同的取得方式；有些部位還需拆解或補測。可先了解逆向工程與工程資料重建，再決定哪些資料值得建立。

須逐項約定。晨藝的設計服務費與樣品製作、測試、模具及量產採購分開計算；若有整合委託，應在報價中列明項目。工程交付、打樣協調、修正與性能驗證，也要分清楚，可參考產品開發費用與委託範圍的整理。

你不需要先完成所有規格，才找晨藝討論。帶著草圖、外觀 3D、現有樣品或參考產品，以及目前最想解決的問題，就能開始盤點資料、工程限制與優先順序。了解晨藝的產品開發與工業設計服務，再一起確認適合的合作階段。

Protolabs｜Plastic Injection Molding Design Guidelines（射出件製造性設計參考，非所有製程的通用標準）。
